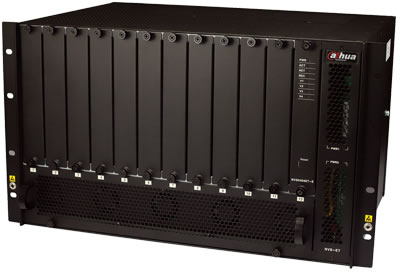

產品概述
模塊化設計，高集成度，便于安裝和升級擴容
采用新型環保材料，更安全、更可靠、更經濟
高性能嵌入式處理器及TI高性能DSP
MPEG4編碼，每模塊最高支持4D1，設備最大支持48D1；支持雙碼流
由編碼板、光纖板和模擬板組成，支持熱插拔，光纖模塊和模擬模塊可以自由組合
高穩定性，雙電源冗余設計，電源支持熱插拔
支持SD卡或者硬盤存儲
光纖模塊每路信息可包含：1路音視頻、1路I/O和1路485
良好的狀態指示，支持視頻輸入狀態顯示，網絡和電源指示
光纖模塊支持模擬音視頻輸出，可用于矩陣輸出
支持語音對講功能，支持本地報警輸入輸出和485傳輸
支持JPEG抓圖
技術參數
型號 |
DH-NVS0404ET |
|
系統 |
主處理器 |
高性能嵌入式處理器及TI高性能DSP |
操作系統 |
嵌入式 LINUX |
|
系統資源 |
同時支持: 實時網絡監視,本地錄像,和遠程操作 |
|
用戶接口 |
WEB、DSS、PSS等遠程操作界面 |
|
系統狀態 |
硬盤信息, 碼流統計, 日志記錄, 軟件版本, 在線用戶. |
|
視頻 |
視頻輸入 |
最大48路；模擬板：BNC（1.0VP- P，75Ω）；光纖板：標準光纖RF接口 |
視頻輸出 |
光纖板：4路輸出 |
|
視頻制式 |
PAL(625Line, 50f/s), NTSC(525Line, 60f/s) |
|
視頻壓縮格式 |
H.264/MPEG4/JPEG |
|
視頻壓縮分辨率 |
D1/HD1/2CIF/CIF/QCIF: |
|
視頻壓縮幀率 |
PAL 1f/s-25f/s? NTSC 1f/s-30f/s；支持實時雙碼流 |
|
圖象質量 |
1~6 檔可調（6檔畫質最佳） |
|
抓圖功能 |
最快1F/S的JPEG抓圖 |
|
區域遮擋 |
支持8個遮擋區域塊 |
|
數字水印 |
視頻圖像編碼處理加入水印技術，防止視頻圖像篡改 |
|
視頻信息 |
通道標題,時間,視頻丟失, 動態檢測,遮擋檢測 |
|
音頻 |
音頻輸入 |
4路，BNC（1.0VP- P，75Ω） |
語音對講輸入 |
1路， 3.5mm JACK LINE IN |
|
語音輸出 |
1路， 3.5mm JACK LINE OUT |
|
語音壓縮 |
G.711a/AMR/PCM |
|
視頻檢測和告警 |
視頻丟失 |
聯動事件:報警設備，音視頻存儲，圖片抓取，日志記錄，郵件SMTP發送等 |
動態檢測 |
396 (22*18) 檢測區域；靈敏度 1~6 (6檔最高)；聯動事件:同上 |
|
視頻遮擋 |
靈敏度級別1-6，每個靈敏度對應視頻被遮擋的區域百分比；聯動事件:同上 |
|
告警輸入 |
每塊板4路告警輸入 |
|
告警輸出 |
每塊板2路告警輸出, 30VDC, 1A, NO/NC |
|
錄像和備份 |
錄像優先級 |
手動>告警 >動態檢測>自動 |
覆蓋模式 |
支持滿時覆蓋、滿時停止兩種模式 |
|
本地存儲 |
硬盤/SD均支持，可選 |
|
查詢模式 |
時間/日期, 告警, 動態檢測 和 外部查詢 (精確到秒) |
|
容量占用 |
音頻: 14.4MB/H?? 視頻: 56～500MB/H |
|
網絡回放和備份 |
支持網絡回放、網絡存儲備份（支持ftp直存等） |
|
存儲管理 |
硬盤、SD卡出錯報警 |
|
網絡 |
網絡接口 |
最大12端口? RJ-45 Port (10/100M) |
網絡協議 |
標準HTTP,TCP/IP,ICMP.RTSP,RTP,UDP,RTCP,SMTP,FTP,DHCP,DNS,DDNS,PPPOE |
|
遠程操作 |
監視, 云臺控制, 回放, 系統設置, 文件下載, 日志信息 |
|
輔助接口 |
RS232 |
1路RS232接口； |
RS485 |
模擬板：1路RS485接口，可用于云臺控制和透明通道接口 |
|
環境 |
供電電源 |
220V 50Hz / 110V 60Hz |
功耗 |
單板 < 18W，整機<220W（光纖模塊） |
|
工作溫度 |
工作溫度-10℃~+50℃，工作濕度10%~90% |
|
尺寸 |
265.9mmx482.6mmx312mm(標準6U) |
|
重量 |
最大15Kg |
|
