? 具有功率限制的受監測輸入防區
? 小巧緊湊，可以安裝在大多數底盒和外殼中
? 通過 DIP 撥碼開關設置地址

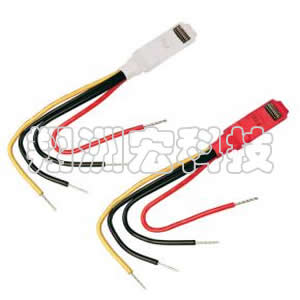

DS7457i 系列單防區輸入模塊包括 DS7457i 和 DS7457iF 兩個型號。 每個型號均具有用于連接常開 (NO) 或常閉 (NC) 觸點的受監測輸入防區。DS7457i 系列使用 47 kΩ 終端 (EOL) 電阻監測觸點。 每個型號均可與兼容的多路復用擴展模塊配合使用，并且占用系統上的一個多路復用防區地址。 DS7457i 設計用于防盜應用場合，而 DS7457iF 設計用于防火應用場合。

證書與認可






地區

認證




歐洲

CE

2004/108/EC EMC Directive (EMC),

2006/95/EC Low-Voltage Directive (LVD)




比利時

INCERT

B-509-0005 (DS7457i only)




美國

UL

Both models: AMCX: Central Station Alarm
        Units (UL1610, UL1635), AOTX: Local
          Alarm Units (UL464, UL609), APAW:
          Police Station Alarm Units (UL365,
          UL464)

          DS7457iF only: NBSX: Household Burglar
          Alarm System Units (UL1023), UOXX:
          Control Unit Accessories, System (UL864,
          9th edition), UTOU: Control Units and
          Accessories - Household System Type
      (UL985)




CSFM

DS7457iF: 7165-1615: 113,

      7165-1615: 199 2008 年 7 月




  安裝/配置
  兼容性信息








控制主機

D9412GV2、D7412GV2 和 D7212GV2 控制主機

        D9412G、D7412G 和 D7212G 控制主機

        D9412、D7412 和 D7212 控制主機

      DS7400Xi 控制主機




多路復用總線接口模塊

D8125MUX 多路復用總線接口模塊

        DS7430 多路復用總線擴展模塊

      DS7436 多路復用總線擴展模塊



  DS7457i 系列模塊需要一個多回路復用總線擴展模塊才能連接至控制主機。
  布線要求

最大阻抗：額定值 4.05 歐姆，+20°C (+68°F)






距離（近似值）

尺寸




76 米

0.65 毫米




193 米

1.02 毫米




250 英尺

22 AWG




600 英尺

18 AWG



有關多路復用總線布線要求，請參閱相應控制主機的安裝指南。

  為控制主機布線時推薦使用四芯電纜。 不要使用屏蔽或雙絞線電纜。

注解　　如果用于防火應用場合，則需要使用 18 AWG 電線。
  附件







數量

 組件




1

單防區輸入模塊




1

說明文件包



技術規格
  電路參數

  啟動電路類型 (DS7457iF)： B 類（樣式 A）

信號線路電路類型： B 類（樣式 4）
  環境要求

  操作溫度： 0°C 至 +49°C（+32°F 至 +120°F）
  電源要求

  電流消耗： 0.5 mA（最大）

  操作電壓： 8 VDC（最小峰值）
  定購信息
  DS7457i 單防區輸入模塊

  連接常開 (NO) 或常閉 (NC) 觸點，并使用 47 kΩ 終端 (EOL) 電阻器監測觸點。 設計用于防盜應用場合。
  DS7457iF 單防區輸入模塊

  連接常開 (NO) 或常閉 (NC) 觸點，并使用 47 kΩ 終端 (EOL) 電阻器監測觸點。 設計用于防火應用場合。
