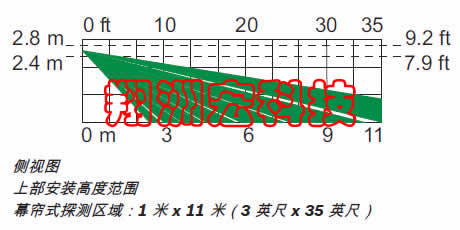

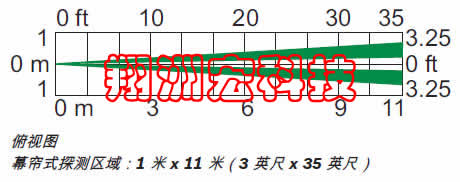

? 1 米 x 11 米（3 英尺 x 35 英尺）幕簾式探測范圍 ? 溫度補償 ? 護蓋防拆開關 ? 擁有一步探測技術 (FSP) 的嵌入式微控制器 ? 防氣流和昆蟲干擾 ? 雙體式設計 ISN-AP1-B 是一款優秀的傳統式被動紅外 (PIR) 探測器，經濟實惠且擁有可靠的性能。 該款探測器可為走廊、過道和大型窗戶提供幕簾式探測。 菲涅爾鏡片出色的效果能夠監視整個區域，使入侵者無處藏身。
基本功能
溫度補償
探測器可以在臨界溫度下調節 PIR 的靈敏度以更加準確地探測人體熱量，從而有效識別入侵者并避免誤報。護蓋防拆開關
當拆除護蓋時，常閉觸點會打開，同時向控制主機發出報警信號。嵌入式微控制器
微控制器采用先進成熟的信號處理技術，包括博世特有的一步探測技術（ FSP） 和溫度補償技術。 與用固定閾值級別來比較連續信號的傳統 PIR 探測器相比，采用微控制器的 ISN-AP1-B 探測器更加安全可靠，同時提供卓越的防誤報功能。信號處理
一步探測技術 (FSP) 幾乎可在瞬間對人體目標作出回應，而不會產生由其他原因?qū)е碌恼`報。 FSP 能夠根據信號幅度、極性、斜率和周期來調節探測器的靈敏度。 這使安裝人員省去了選擇靈敏度級別的麻煩。防氣流和昆蟲干擾
密封的光學器件腔體可以防止氣流和昆蟲對探測器造成干擾。雙體式設計
在安裝和固定期間，只需拆除護蓋。 電路板和光學器件一體化設計，大大提高了安裝速度、便利性和效率。測試功能
在步測期間，紅色發光二極管 (LED) 指示燈將會指示報警并進入活動狀態。
證書與認可
| 地區 | 認證 | |
| 歐洲 | CE | 89/336/EEC, EN55022: 1998 +A1: 2000 +A2: 2003 (ANSI C63.4: 2003), EN50130-4: 1996 +A1: 1998 +A2: 2003, EN61000-3-3: 1995 +A1:2001, EN61000-4-2: 1995 +A1: 1998 +A2: 2001, EN61000-4-3: 2002 +A1: 2003 +A2: 2005, EN61000-4-4: 1995 +A1: 2000 +A2: 2001, EN61000-4-5: 1995 +A1: 2001, EN61000-4-6: 1996 +A1: 2001 +A2: 2001 +A3: 2005, EN61000-4-11:1994 +A1: 2004 |
| 中國 | CCC | 2004031901000035 |
安裝/配置
電源注意事項
? 使用經認證的電源。 所有輸出只能連接到安全超低電壓 (SELV) 電路。
? 此探測器沒有內置備用電池。
安裝注意事項
若要調整安裝高度，請?jiān)诎惭b之前上下滑動探測器的印刷電路板
(PCB)。 選擇下列一種高度范圍：
? 2.0 米至 2.4 米（6.6 英尺至 7.9 英尺）
? 2.4 米至 2.8 米（7.9 英尺至 9.2 英尺）
缺省高度為 2.4 米至 2.8 米（7.9 英尺至 9.2 英尺）。
探測器應安裝在適當?shù)氖覂?nèi)位置，以使入侵者必然經過探測器的探測區域。 使用可選的 B335-3 小型旋轉式安裝架，探測器可以安裝在角落處或者平坦的墻體（表面半齊平式安裝）。
注解可選的安裝支架會減少探測器的探測范圍，并會增加探測盲區。
不要把探測器安裝在以下地方：室外，窗戶或窗戶附近，陽光直射的地方，氣流風口，空調出口附近，熱源附近，或者動物經常出沒的地方。
兼容性信息
該款探測器可以與所有傳統控制主機一起工作。
附件
| 數量 | 組件 |
| 1 | 探測器 |
| 2 | 平頭螺絲 |
| 2 | 螺絲固定件 |
技術規格
外殼設計
顏色： 白色
尺寸： 93 毫米 x 52 毫米 x 44 毫米
（3.7 英寸 x 2.1 英寸 x 1.7 英寸）
材料： 高強度 ABS 塑料
環境要求
相對濕度： 0 至 95%，無冷凝
操作溫度： 0°C 至 +49°C（+32°F 至 +120°F）
溫度（存儲）： -29°C 至 +49°C（-20°F 至 +120°F）
指示燈
報警指示燈： 紅色 LED 指示燈。
可通過 LED 跳線啟用或禁用。
輸出
繼電器： 受監控，A 形常閉 (NC) 觸點，電氣額定值：125 mA，28 VDC，3 W。
防拆開關： 常閉 (NC) 觸點（帶護蓋），電氣額定值：28 VDC，125 mA（最大）。 防拆開關回路連接到 24 小時保護防區。
電源要求
電流（報警）： < 25 mA
電流（待機）： < 15 mA，12 VDC
操作電壓： 9 VDC 至 15 VDC
定購信息
ISN?AP1?B 幕簾式被動紅外探測器 |
ISN-AP1-B |
硬件附件
| B335-3 小型旋轉式安裝支架 小型旋轉式塑料壁裝支架。 垂直旋轉范 圍為 +10° 至 -20°，水平旋轉范圍為 ±25°。 每包三件。 |
B335-3 |
